1.  基本文字符號
基本文字符號可分為單字母符號和雙字母符號兩種。
（1）單字母符號  單字母符號是英文字母將各種電氣設備、裝置和元器件劃分為23大類，每一大類用一個專用字母符號表示，如“R”表示電阻類，“Q”表示電力電路的開關器件等，如表1-6-所示。其中，“I”、“O”易同阿拉伯?dāng)?shù)字“1”和“0”混淆，不允許使用，字母“J”也未采用。

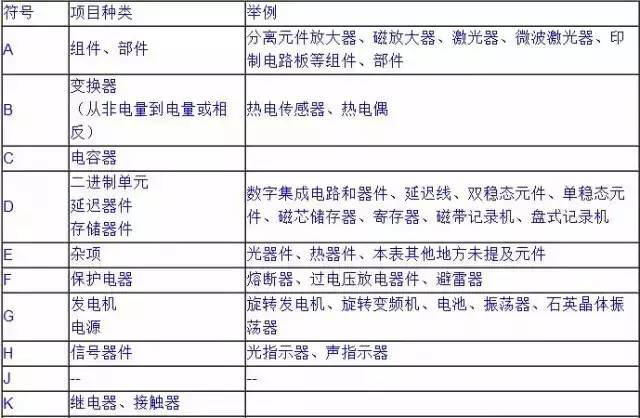

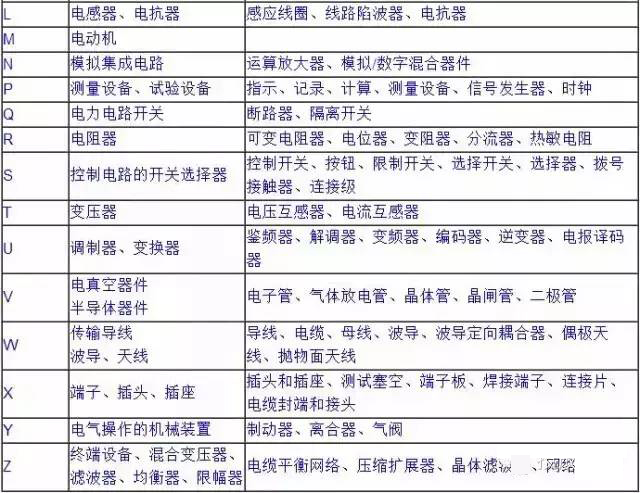

表1-6電氣設備常用的單字母符號

（2）雙字母符號  雙字母符號是由表1-7 中的一個表示種類的單字母符號與另一個字母組成，其組合形式為：?jiǎn)巫帜阜?hào)在前、另一個字母在后。雙字母符號可以較詳細和更具體地表達電氣設備、裝置和元器件的名稱。雙字母符號中的另一個字母通常選用該類設備、裝置和元器件的英文名詞的首位字母，或常用縮略語，或約定俗成的習慣用字母。例如，“G”為同步發電機的英文名，則同步發電機的雙字母符號為“GS”。
電氣圖中常用的雙字母符號如表1-7所示。

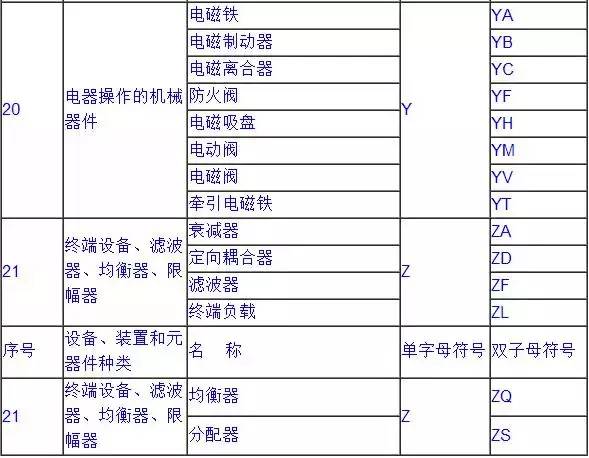

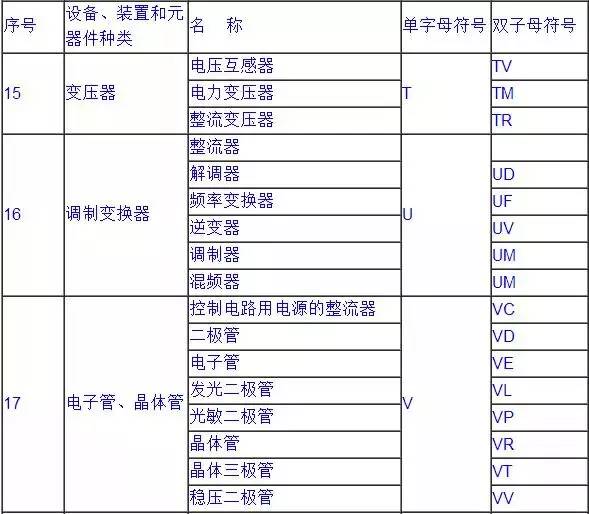

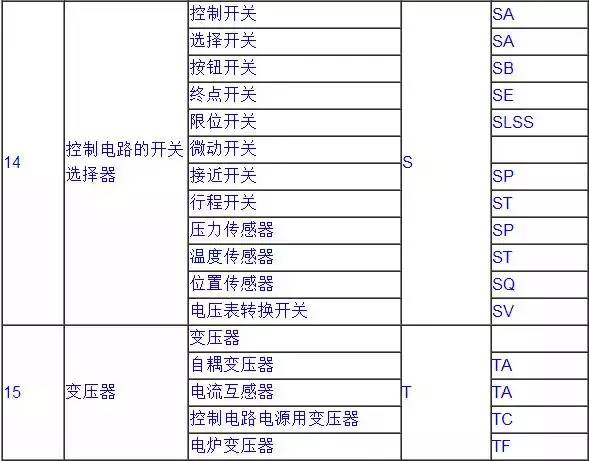

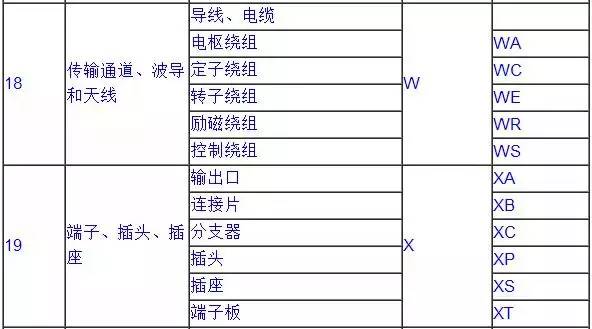

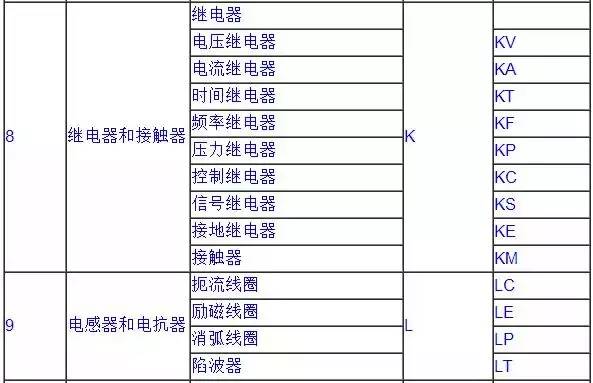

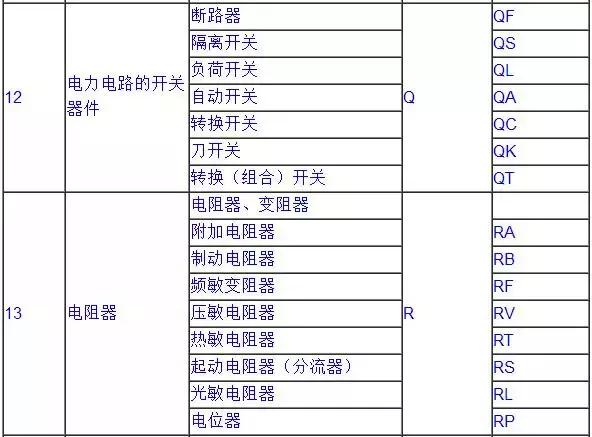

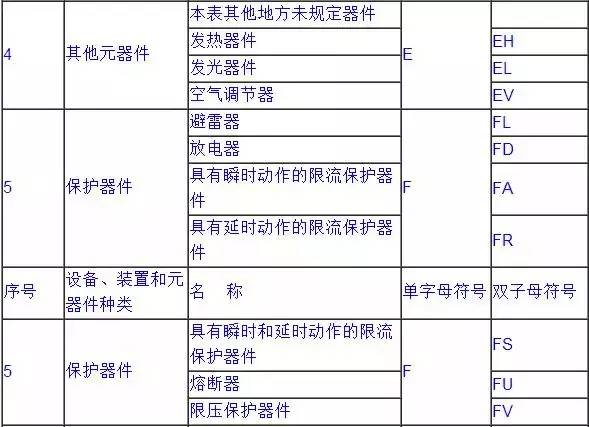

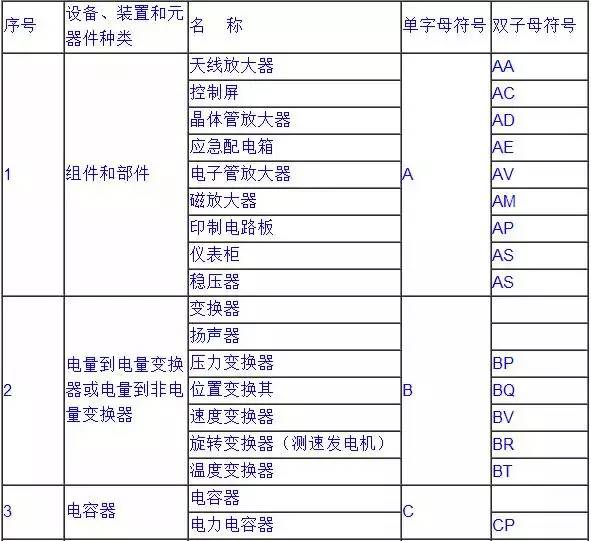

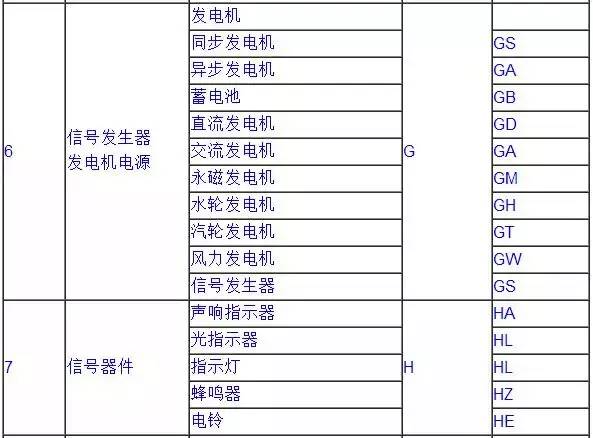

表1-7電氣圖中常用的雙字母符號

2. 輔助文字符號
輔助文字符號是用來表示電氣設備、裝置和元器件以及線路的功能、狀態和特征的。如“ACC”表示加速，“BRK”表示制動等。輔助文字符號也可以放在表示種類的單字母符號后邊組成雙字母符號，例如“SP”表示壓力傳感器。若輔助文字符號由兩個以上字母組成時，為簡化文字符號，只允許采用第一位字母進行組合，如“MS” 表示同步電動機。輔助文字符號還可以單獨使用，如“OFF”表示斷開，“DC”表示直流等。輔助文字符號一般不能超過三位字母。
電氣圖中常用的輔助文字符號如表1-8所示。

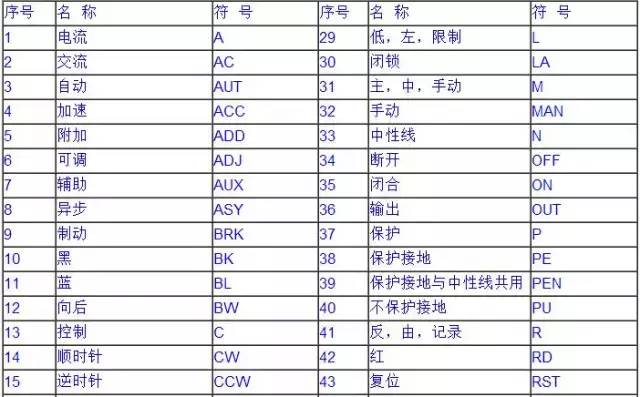

表1-8電氣圖中常用的輔助文字符號

3. 文字符號的組合
文字符號的組合形式一般為：基本符號+輔助符號+數字序號。
例如，第一臺電動機，其文字符號為M1；第一個接觸器，其文字符號為KM1。
4. 特殊用途文字符號
在電氣圖中，一些特殊用途的接線端子、導線等通常采用一些專用的文字符號。例如，三相交流系統電源分別用“L1、L2、L3”表示，三相交流系統的設備分別用“U、V、W”表示。
