電梯五方通話布線原理圖
什么是電梯五方通話?
電梯五方通話是指電梯對講系統中管理中心主機、電梯轎廂、電梯機房分機、電梯頂部、電梯井道底部五方之間進行的通話。,其中與電梯乘坐人員關系最為密切是轎廂與管理中心主機之間的通話。
電梯五方通話有什么作用?
電梯緊急報警裝置的作用是當電梯出現困人故障時,被困人員能夠簡單迅速得使用該裝置與外界取得聯系。 特別是在未帶手機或沒有信號手機無法使用時更為重要。
(1)電梯緊急報警裝置操作簡單而有效
(2)電梯故障時對人心理安全的保障
(3)電梯緊急報警裝置是轎廂內人員與外界交流的重要工具

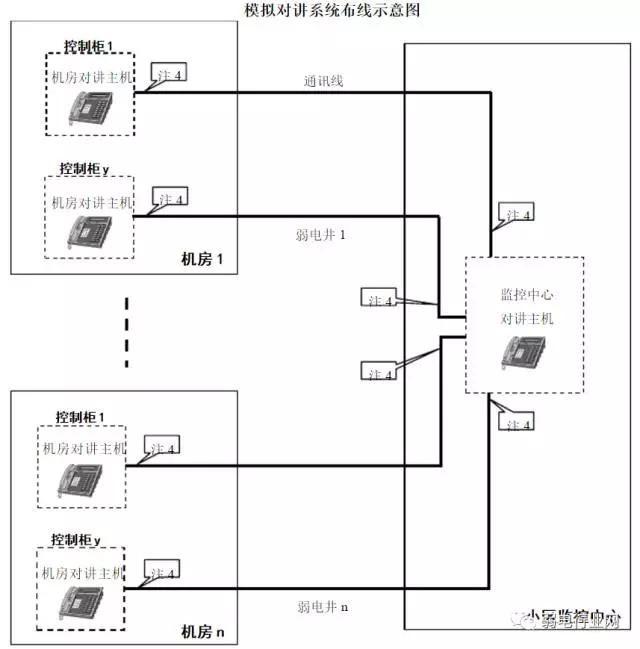

注:
1、圖中機房對講主機及監控中心對講主機由賣方提供;
2、電梯機房至監控中心之間的布線(包括線材、線管及敷設工程)由客戶按大樓結構尺寸負責,并且客戶需協助電梯安裝單位完成該功能的安裝調試。
3、敷線線纜為:PVC護套屏蔽軟電纜0.75mm2的2芯電纜,型號為RVVP2×0.75。
4、此圖適用于整個項目僅有6臺或6臺以下電梯的情況。
5、監控中心預留的通訊線需在到達對講主機后,再多預留2米以上線纜;電梯機房預留的通訊線需在到達電梯控制柜后,再多預留2米以上線纜。
6、電梯機房到監控中心的最遠布線距離不能超過2km。
7、對于無機房電梯,電梯的控制柜一般放置在地面1樓井道內。
8、通訊線路單根內阻平均每百米不高于4Ω。

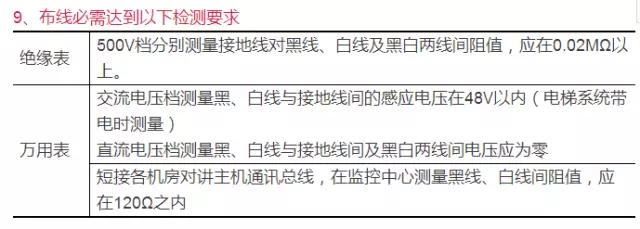

10、如客戶負責的布線部分需委托賣方完成,具體方案及價格需根據客戶的實際要求,另行協商確定。
