保力儀器 內阻儀R203

　　　保力儀器　電池內阻測試儀R203

●概述：

內阻測試儀是用于測量電池內部阻抗和電池酸化膜破損程度的儀器。主要用于電池或電芯的電壓和內阻的測量。它是對被測試對象施加1KHz交流信號，通過測量其交流壓降而獲得其內阻。通常電池及電芯其阻值越小則性能越好，故通過測試內阻來判斷電池和電芯的品質是一種快速而可靠的方法。

本款內阻測試儀R203,輸入阻抗大于100K,采用四線采樣法,能夠有效減少測量誤差,可測試有源或者無源對象的阻值。可同時測試電池(電芯)的電壓和內阻；其量程大、精度高、操作簡單，廣泛適用于各類電池、電芯生產廠家；同時也非常適用于各電池經銷商、電池終端用戶對電池（電芯）進行來料檢測。

●功能特點：

☆ 測試電壓0-30V，最小分辨率1mV

☆ 測試電阻0-2000mΩ,最小分辨率1mΩ

☆ 正接/反接可選

☆ 測試時間可以設定

☆ 參數范圍可設置，掉電保存

☆ 可以軟件方式校準

☆ 顯示亮度可調

☆ 蜂鳴器報警提示

☆ 可升級連接電腦功能

注意：此儀器只能測試電壓30V以內,內阻2mΩ以上的電池。

●適用范圍：

內阻在2Ω以內的各類電池、電芯

1 鋰離子電池               2 聚合物電池

3 鎳鉻電池                  4 磷酸鐵鋰電池

5 鋼殼電池                  6 鋁殼電芯

7 聚合物電芯               8 18650電芯

9 手機電池                  10 數碼產品電池

11 玩具電池                12 對講機電池

13 小型免維護鉛酸蓄電池等...

●技術指標：

1、輸入電源：220V±10% / 50Hz

2、消耗功率：5－10W

3、測試速度：最快100ms

4、儀器大小：255mm(L)*190mm(W)*90mm(H)  重量：1.5Kg

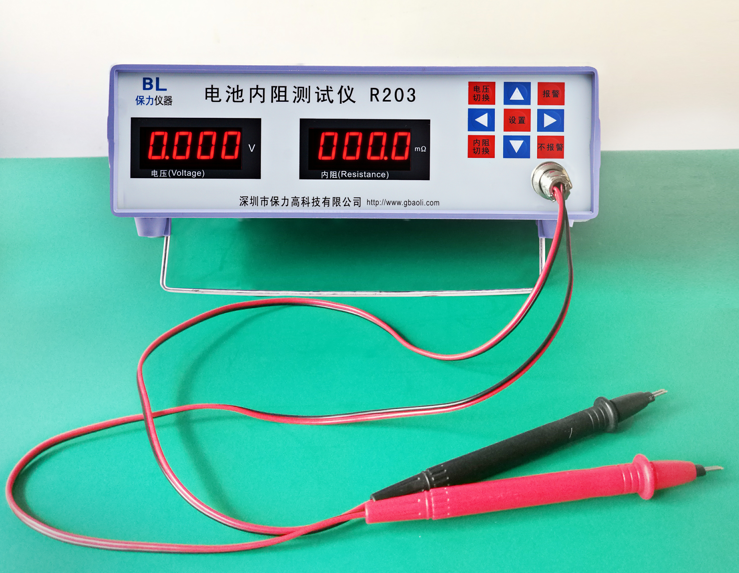

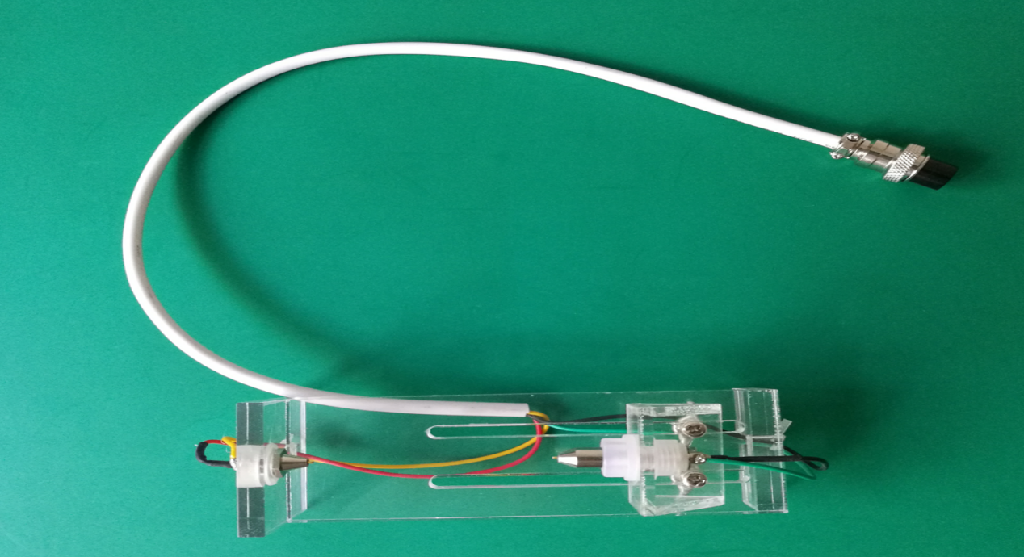

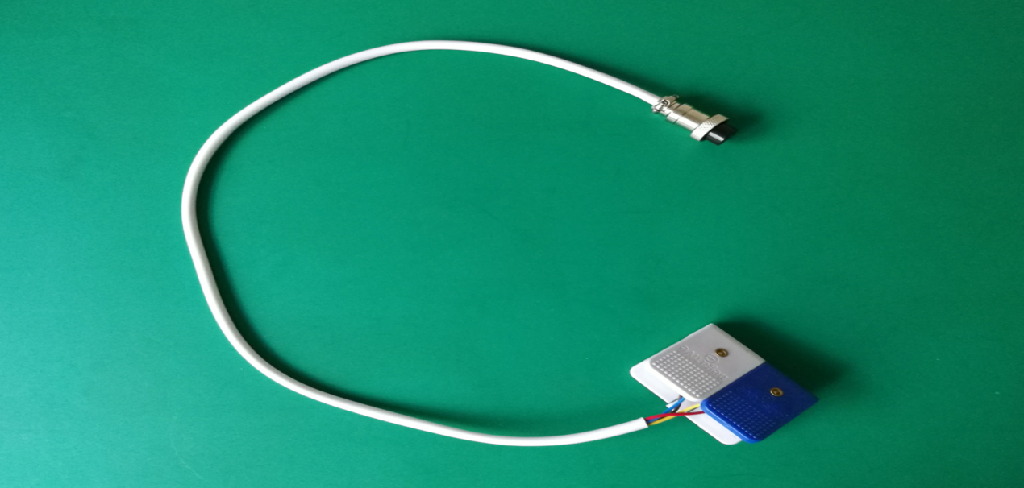

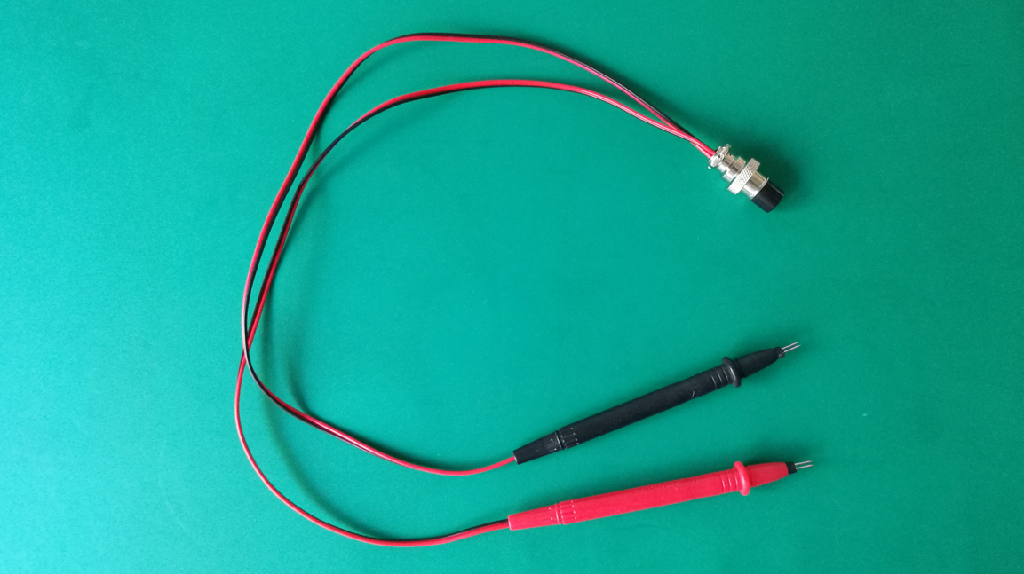

5、設備組成：主機1臺、電源線1條、測試表筆（夾具）2副、操作說明書（含保修卡）1份

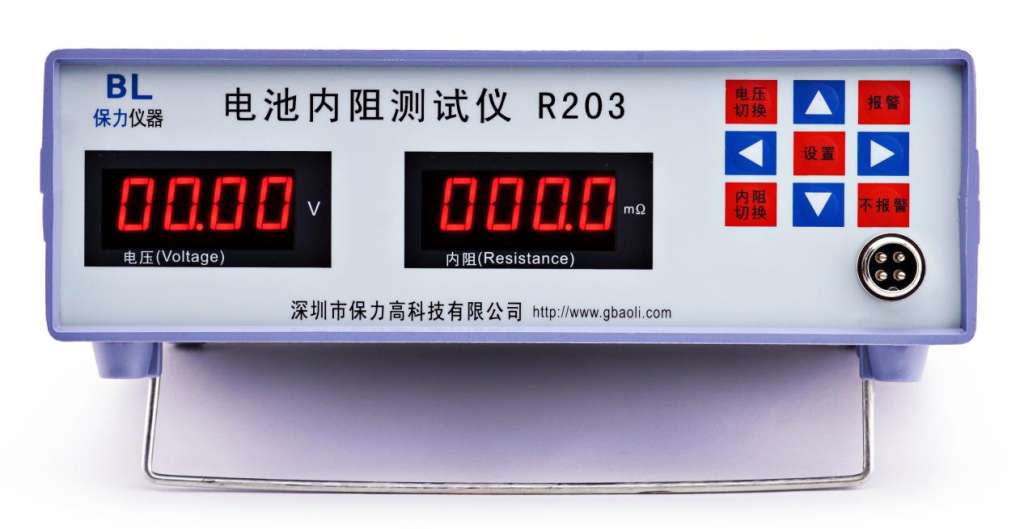

●各按鍵功能說明：

電壓量程換檔：每按一次該鍵，電壓的檔位轉換一次；

電壓顯示界面：“0.000”表示0－5V檔位；“00.00”表示0－30V檔位。

內阻量程換檔：每按一次該鍵，內阻的檔位轉換一次。

內阻顯示界面：“0.000”表示0.1—200mΩ檔位；

“00.00”表示1—2000mΩ檔位。

參數設置鍵：按該鍵可進行各項參數設定，其設置方式為按順序進行設置。其順序為：0001電壓上限 →0002電壓下限→0003內阻上限→0004內阻下限→0005亮度調節→0006測試時間調節→0007反接是否測試。

參數補充說明：

0005亮度調節：其中亮度調節共分為10級，數值越大，則亮度越高。

0006測試時間：單位為10ms,如‘0010’則表示儀器在采樣測試100ms（10*10）后停止測試。

0007反接是否測試：‘0000’表示正負極正接、反接都啟動測試；

‘0001’表示正負極反接時不會啟動測試。

每次參數設置完成后，儀器會自動保存參數。

數值增/減鍵：在設置狀態下，每按一次該鍵，對應的數值增加/減少1。

左/右移位鍵：在設置狀態下，每按一次該鍵，當前的狀態向左/右移動1位。

開啟報警功能：按下‘報警’鍵，則測試結果合格時，儀器蜂鳴器報警，測試不合格則儀器沒有發出聲音。

關閉報警功能：若按下‘不報警’鍵，則測試結果不管合格與否，儀器都不會報警。

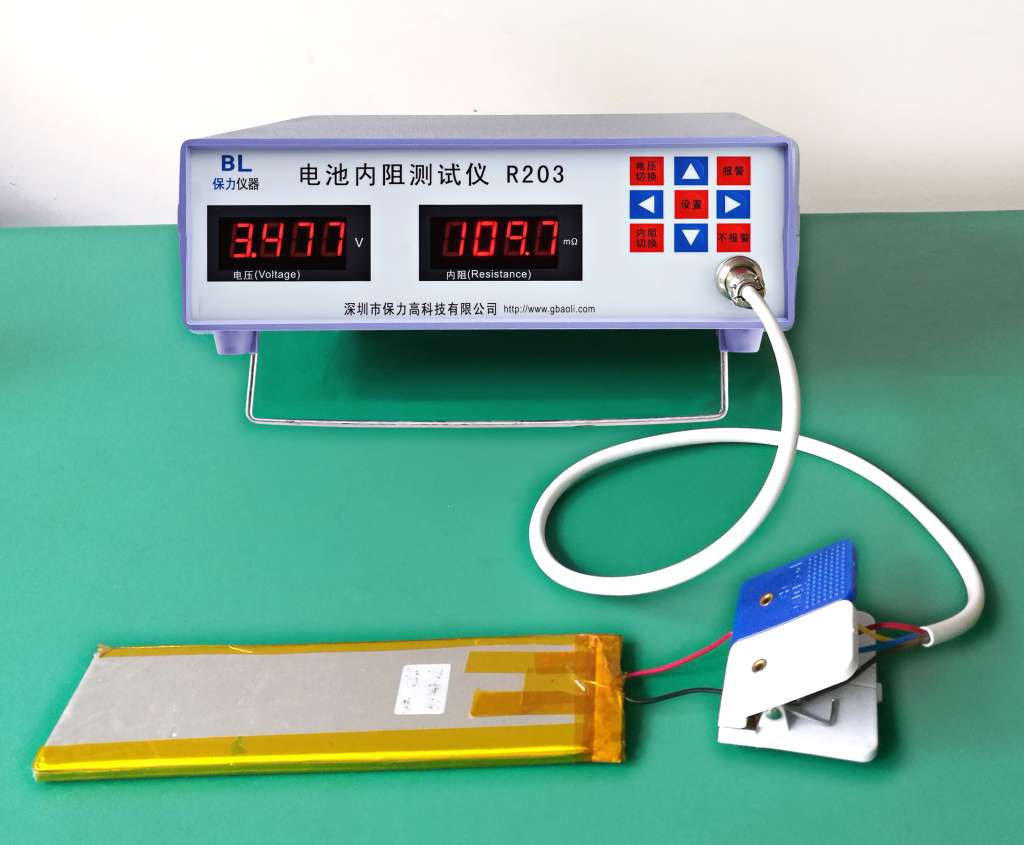

●附圖一：

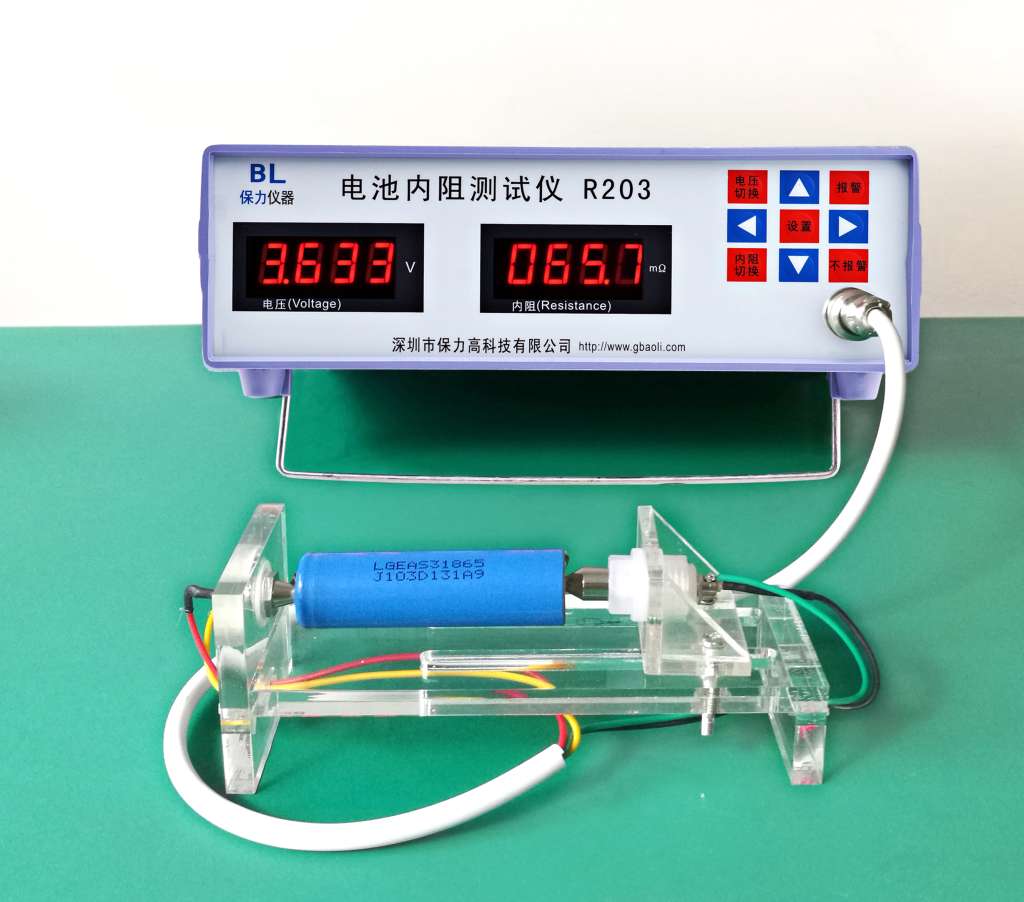

●附圖二：
