保力儀器 電池綜合測試儀W602
●概述：
電池綜合測試儀主要是用于檢測帶保護板的可充電電池各項指標的儀器。
本款電池綜合測試儀，采用LCD屏顯示，所有測試結果一目了然；采用航空頭接口，更堅固耐用；采用數字鍵盤設置參數，設置更方便。
本款電池綜合測試儀，具有測試速度快，測量數據精度高，功能強大，操作簡單等特點，廣泛適用于各類電池生產廠家；同時也非常適用于各電池經銷商、電池終端用戶對電池進行來料檢測。本款電池綜合測試儀，根據電池的電壓測量范圍分為：
1）0-10V的1-2節電池綜合測試儀W602；
2）0-20V的1-4節電池綜合測試儀W604；
3）0-30V的1-6節電池綜合測試儀W606；
以上型號都可以根據需求選購連電腦版本或者英文版本。電腦軟件支持條碼掃描，數據導出至EXCEL保存等功能。
●功能特點：
本儀器具有如下測試功能：
電池空載(開路）電壓檢測；
2.負載電壓（壓差）檢測；
3.內阻檢測；
4.充電功能檢測；
5.過放電流檢測；
6.短路保護時間檢測；
7.識別（熱敏）電阻R1、R2檢測；
8.短路保護恢復功能檢測；
9.讀碼檢測；
10.電池容量測試功能（包括充、放電測試；過充、過放保護電壓測試）檢測。
完成以上除容量測試外的所有功能檢測，測試一個電池最快只需要0.3秒。
為了準確測試電池容量，對于可充電電池，需要先對其充滿電再進行放電測試；而對于不可充電的一次性電池，直接對其進行放電測試則可。在放電的過程中，儀器自動計算電池的容量。由于電池的充放電是一個持續的過程，所以完成一次電池容量的測試，一般需要幾個小時，時間長短，視設置的參數而定。
●適用范圍：
W602適用于：電壓10V，過流20A，內阻1Ω以內的鋰離子電池、聚合物電池、鎳鎘電池、磷酸鐵鋰電池、小型免維護鉛酸蓄電池等；例如：手機電池、對講機電池、數碼電池、玩具、音響等電子產品電池、PDA電池、2串鋰電池組、2－6串鎳氫（鎳鎘）電池組等。
●技術指標：
電池測試儀W602 | 量程 | 最小分辨率 | 精度:±（%讀數+數字） |
單節電壓 | 0-4.999V | 1mV（0.001V) | ±(0.03% + 2 ) |
雙節電壓 | 0-9.999V | 10mV（0.01V) | ±(0.05% + 3 ) |
內阻 | 0—999 mΩ | 1 mΩ | ±(0.1% + 2 ) |
短保時間 | 0-99.9 ms | 0.1 ms | ±(1% + 3 ) |
識別電阻 | 0-999.9 KΩ | 0.1KΩ | ±(1% + 3 ) |
充放電電流 | 50—2000 mA | 1 mA | ±(0.5% + 5 ) |
單節過放電流 | 0-8.00A | 10mA（0.01A) | ±(1% + 5 ) |
過放電流 | 0-19.99A | 10mA（0.01A) | ±(1% + 5 ) |
容量 | 0—9999 mAh | 1mAh | ±<3% |
適用環境：a.溫度：0-40℃ ；b.使用高度：海拔〈2000米；c.相對濕度：40－80%濕度
輸入電源：220V±10% / 50Hz；消耗功率：10-50W
快速測試：最快100ms ；容量測試：約2－10小時
儀器大小：290mm(L)*270mm(W)*100mm(H) 重量：4Kg
設備組成：主機1臺、電源線1條、測試表筆（夾子）2副、操作說明書（含保修卡）1份
●各個測試功能說明：
電池空載電壓：是指電池不接負載時的電壓，也稱作開路電壓。
負載電壓：指電池帶一定負載的電壓。
內阻：指電池空載時電池內部整個回路的電阻。
充電功能：以設定的電流值，對電池恒流充電，測試電池的充電功能。
若可以正常充電，則充電功能通過，否則不通過。
5.過放電流：指電池正常工作情況下，能夠流出的最大電流值。
6.短路保護時間：電池在短路的情況下，電池保護板開啟短路保護功能的反應時間。
7.識別（熱敏）電阻R1，R2：對電池內部識別（熱敏）電阻R1，R2進行檢測。
8.短路恢復功能：測試電池開啟短路保護功能后，當撤消電池負載，使電池處于空載狀態，檢測電池在規定的時間內，電池電壓是否可以恢復正常值。若正常，則測試結果顯示“OK”，否則顯示“NO”。
9.讀碼：對有通訊碼片的電池進行碼片檢測，看其是否可以正常通訊。（此功能選訂）
10.電池容量測試功能：測試電池、電芯容量的大小。
●儀器部分圖片：

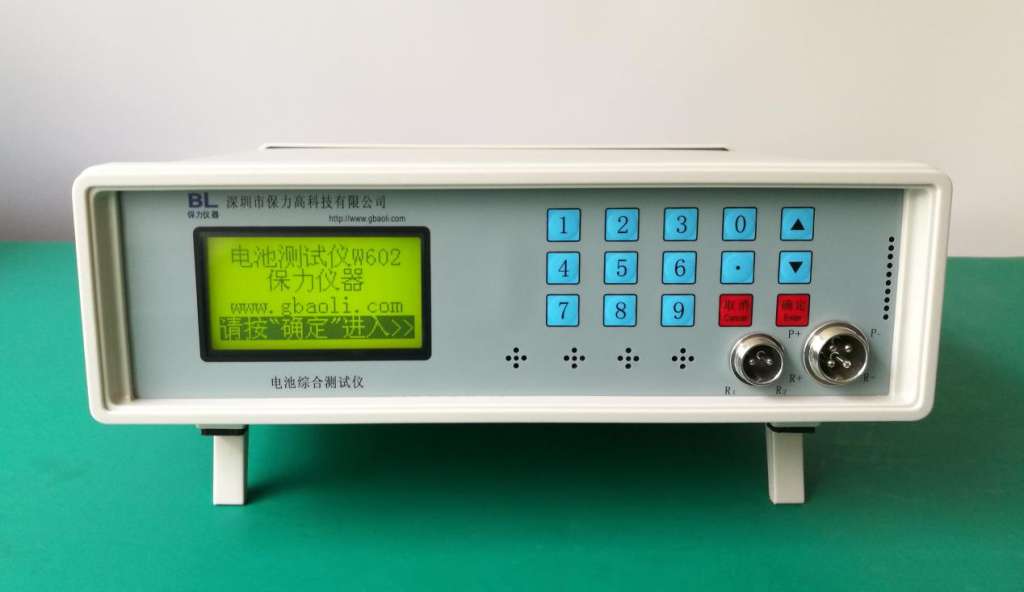

* LCD屏顯示，數字鍵盤，航空頭接口 *

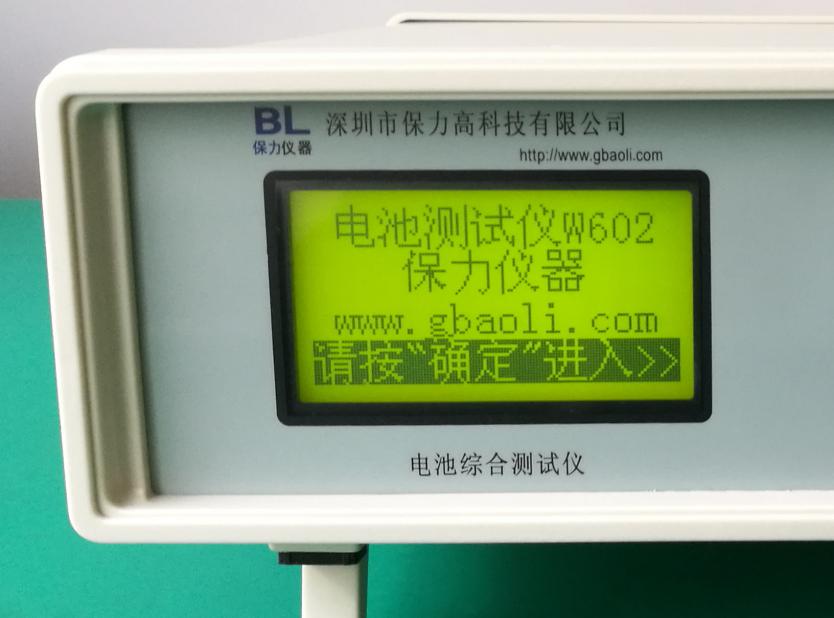

* 儀器開機界面 *

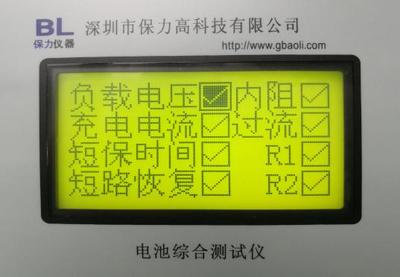

* 系統主菜單 * * 選擇測試項目 *

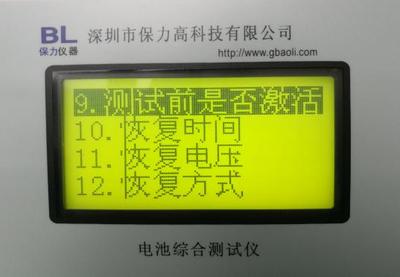

* 參數設置菜單1 * * 參數設置菜單2 *

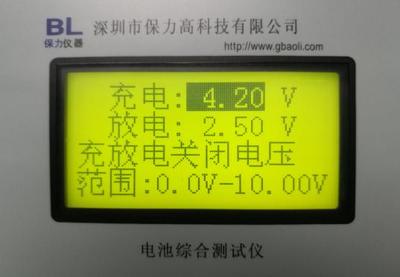

* 設置電壓范圍 * *設置容量測試充放電終止電壓*
* 選擇測試模式 * * 準備測試 *

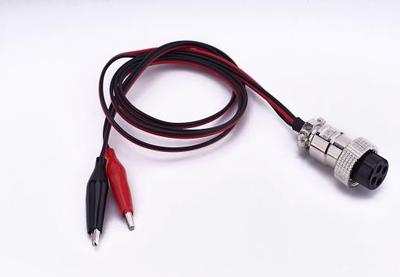

* 容量測試中... * * 測試夾子 *

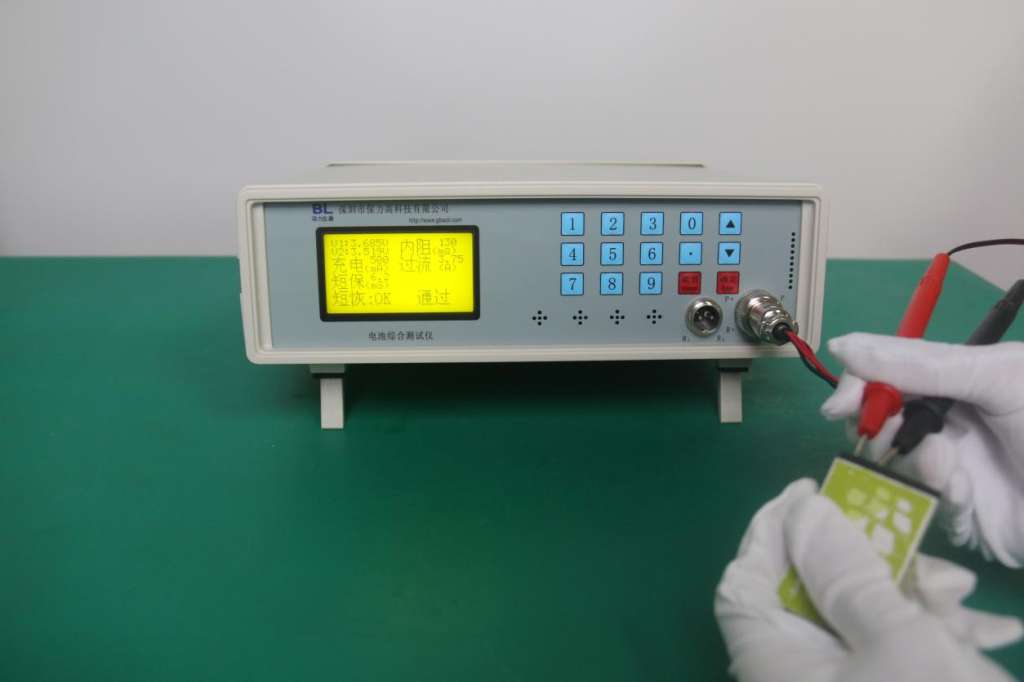

* 手機電池綜合測試 *

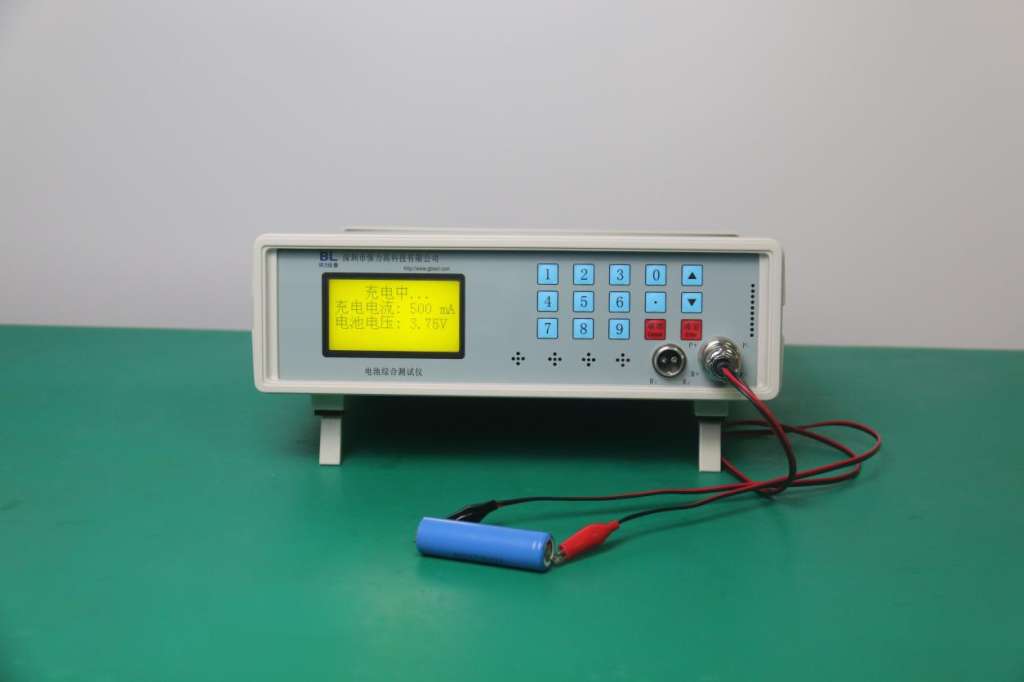

* 18650電芯容量測試充電中... *

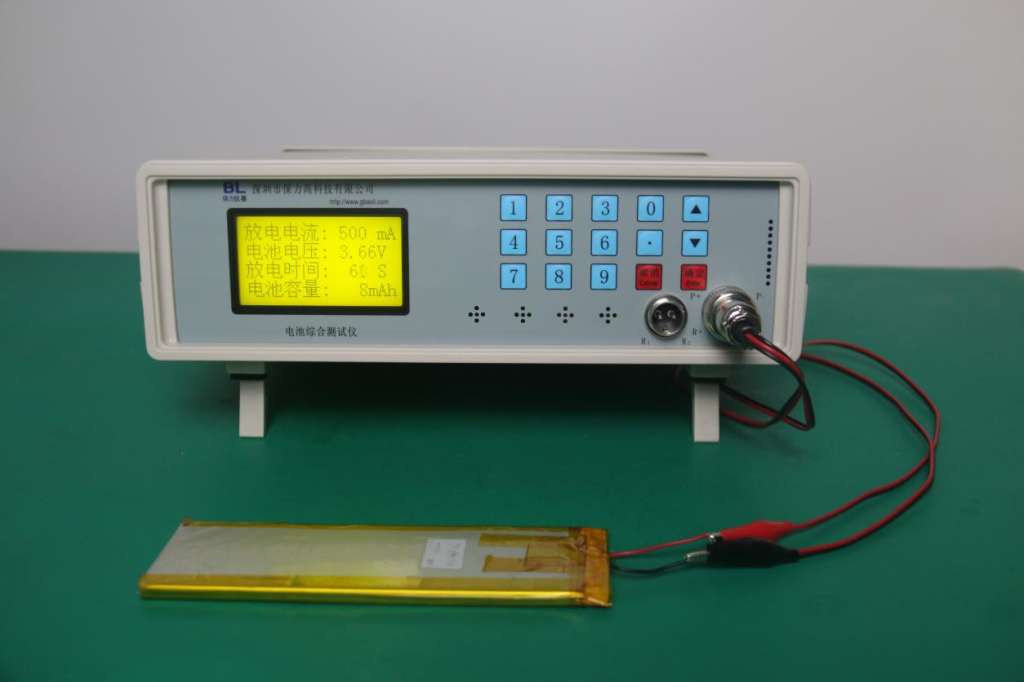

* 聚合物電池容量測試中... *
